Pertemuan 6 - KUIS PBD PRA UTS

NOMOR 1, 2, dan 3 diimplementasikan ke dalam model dengan tampilan seperti dibawah ini.

NOMOR 4

Select nim, nama_mhs, jurusan, nama_dosen

From Mahasiswa, Dosen_PA, Matakuliah, Registrasi

Where Registrasi.nim = Mahasiswa.nim

And Registrasi.kd_mk = Matakuliah.kd_mk

And Matakuliah.nip = Dosen_PA.nip

And Matakuliah.sks = 3

*NORMALISASI

Registrasi.nim = Mahasiswa.nim Ʌ Registrasi.kd_mk = Matakuliah.kd_mk Ʌ (Matakuliah.sks = 3)

NOMOR 5

*QUERY GRAPH

*QUERY TREE

NOMOR 6

Sederhanakan Query berikut!

Select nama_barang

From barang

Where harga = 3.000.000

Or (not(nama_barang = “Televisi”))

And (nama_barang = “Televisi” or nama_barang = “Kulkas”)

And not (nama_barang = “Kulkas”)

Jawab :

P = harga = 3.000.000

Q = nama_barang = “Televisi”

R = nama_barang = “Kulkas”

P V ( -(Q) Ʌ (Q V R) Ʌ  -(R))

P V ( (-Q Ʌ Q) V (R Ʌ -R))

P V (FALSE V FALSE)

P V FALSE

P

Solusinya harga = 3.000.000

NOMOR 7

*ERD

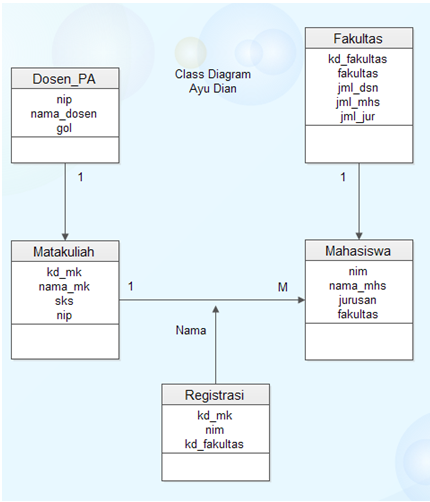

*CLASS DIAGRAM
